Wzmacniacz sygnału GSM Signaflex LS-GDW3 – sam lub zestaw z antenami T1/T2

Producent:
Signaflex |
SKU:
Z-00001974
493,99 zł
Maksymalna ilość tego produktu w zamówieniu to 20 sztuk
Dodaj ten produkt i uzyskaj darmową dostawę!
Produkt dostępny
Darmowa dostawa! (sprawdź szczegóły)
Twisto - kup teraz zapłać później

Niezwykle wygodna opcja płatności za zakupy. Płacąc tym sposobem, masz aż 21 dni na uregulowanie płatności.

Payu logo

Wiesz, że mamy program lojalnościowy? Dołącz i zacznij zbierać punkty, które wymienisz na rabaty!

Antena odbiorcza:

Antena nadawcza:

  • Model: LS-GDW3
  • Zasilanie: DC 12V (zasilacz 220–240 V w zestawie)
  • Złącza antenowe: N żeńskie, 50 Ω
  • Temperatura Pracy: od -20°C do 55°C
  • Obsługiwane sieci: GSM 2G / DCS 3G / LTE 4G
Zobacz wszystkie parametry
Wzmacniacz GSM Signaflex LS-GDW3 – zestaw lub sam | New Electric
493,99 zł
Trzy pasma
GSM 900 / DCS 1800
i LTE 2100 jednocześnie
T1 lub T2
20 lub 23 dBi
z kablem w zestawie
Technologia ALC
Automatyczna stabilizacja
wzmocnienia
Do 4 stref
Splitter w zestawie
przy 2–4 Grzybkach
Wzmacniacz GSM

Sygnał GSM, DCS i LTE — wzmocniony wewnątrz budynku

Gruba betonowa ściana potrafi pochłonąć kilkanaście dB sygnału — dokładnie tyle, ile dzieli zasięg od jego braku. Signaflex LS-GDW3 odbiera sygnał 2G / 3G / 4G z zewnętrznego nadajnika BTS, wzmacnia go i rozprowadza wewnątrz budynku przez anteny Grzybek. Urządzenie pracuje w pasmach 880–960 MHz i 1710–2170 MHz — czyli na częstotliwościach GSM 900, DCS 1800 i UMTS/LTE 2100 polskich operatorów.

  • Pasma 880–960 MHz i 1710–2170 MHzobsługuje sieci GSM 900, DCS 1800 i LTE 2100 — pasma te pokrywają większość usług 2G, 3G i 4G w Polsce; urządzenie nie obsługuje pasm 700/800 MHz
  • Wyświetlacz LED — oddzielny wskaźnik dla 2G, 3G i 4Gwidać na bieżąco, które pasma są aktywnie wzmacniane i na jakim poziomie
  • Technologia ALCautomatycznie dostosowuje wzmocnienie do siły sygnału wejściowego — chroni instalację przed sprzężeniem bez ręcznego strojenia
  • Złącza N żeńskie, 50 Ω, obudowa 20 × 15 × 2 cmstandardowe złącza antenowe; kompaktowa konstrukcja pasuje na ścianę, do szafki lub za meblami

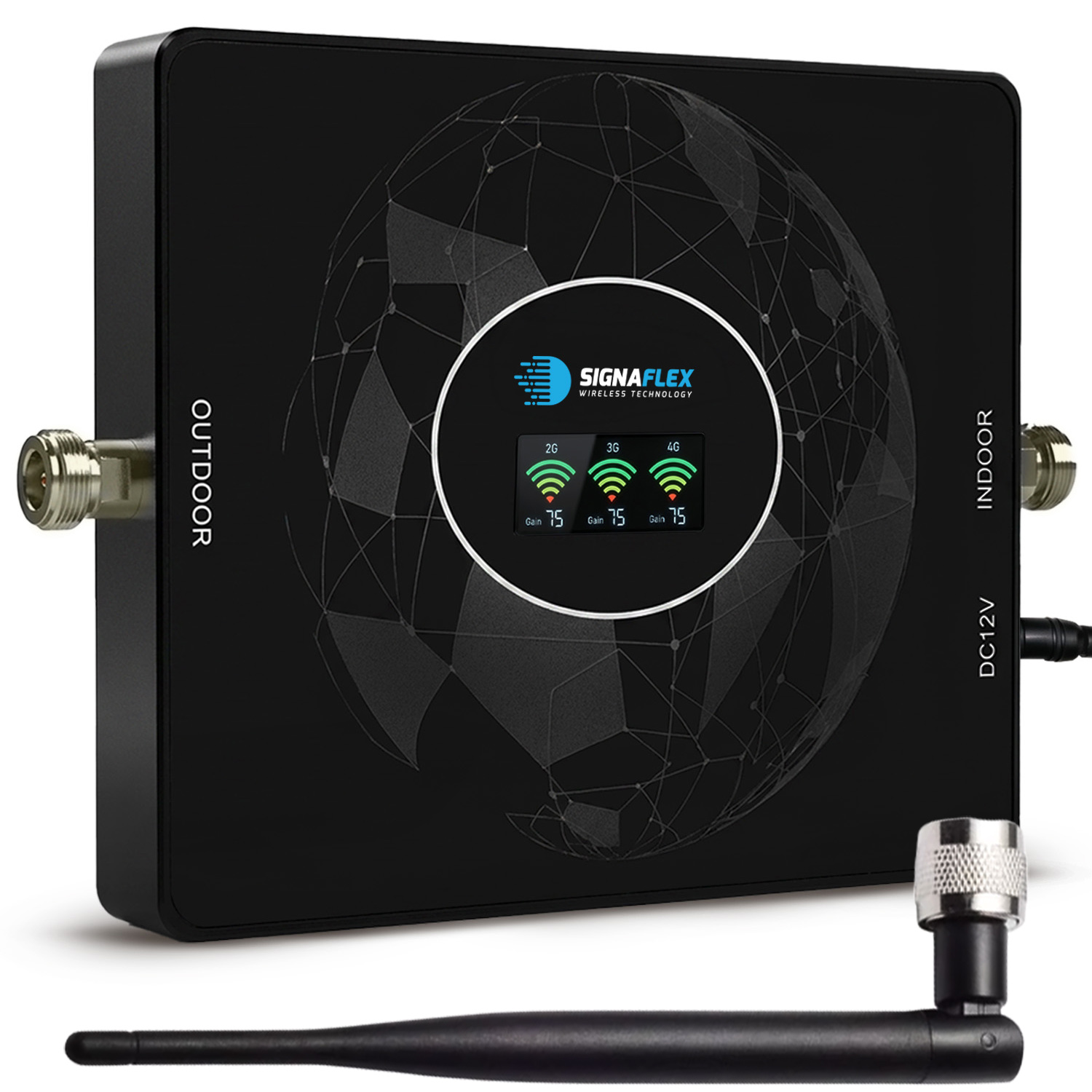

Wzmacniacz sygnału GSM Signaflex LS-GDW3 z wyświetlaczem LED 2G 3G 4G
Antena zewnętrzna

T1 czy T2 — antena decyduje o tym, co wzmacniacz ma do pracy

Wzmacniacz jest tak dobry, jak sygnał na jego wejściu. Antena zewnętrzna — montowana na dachu lub maszcie i wycelowana w BTS — jest pierwszym i najważniejszym ogniwem instalacji. T1 i T2 to anteny kierunkowe; kabel jest integralną częścią anteny i dostarczany w zestawie w długości 10 m lub 15 m zależnie od wybranego wariantu.

  • T1 20 dBi — 806–906 / 1710–2700 MHzkąt poziomo 55°, pionowo 45°, VSWR ≤ 1,5, polaryzacja pionowa, waga 0,75 kg — dobry wybór przy umiarkowanej odległości od BTS
  • T2 23 dBi — 698–960 / 1710–2700 / 3800 MHz+3 dBi więcej zysku, kąt poziomo 50–65°, VSWR ≤ 2,0, polaryzacja pionowa lub pozioma, waga 1,1 kg — lepszy przy słabym sygnale wejściowym lub dużej odległości od nadajnika
  • Wytrzymałość na wiatr 210 km/h, -40°C do 70°Cobydwa modele do całorocznej instalacji zewnętrznej — bez sezonowego demontażu

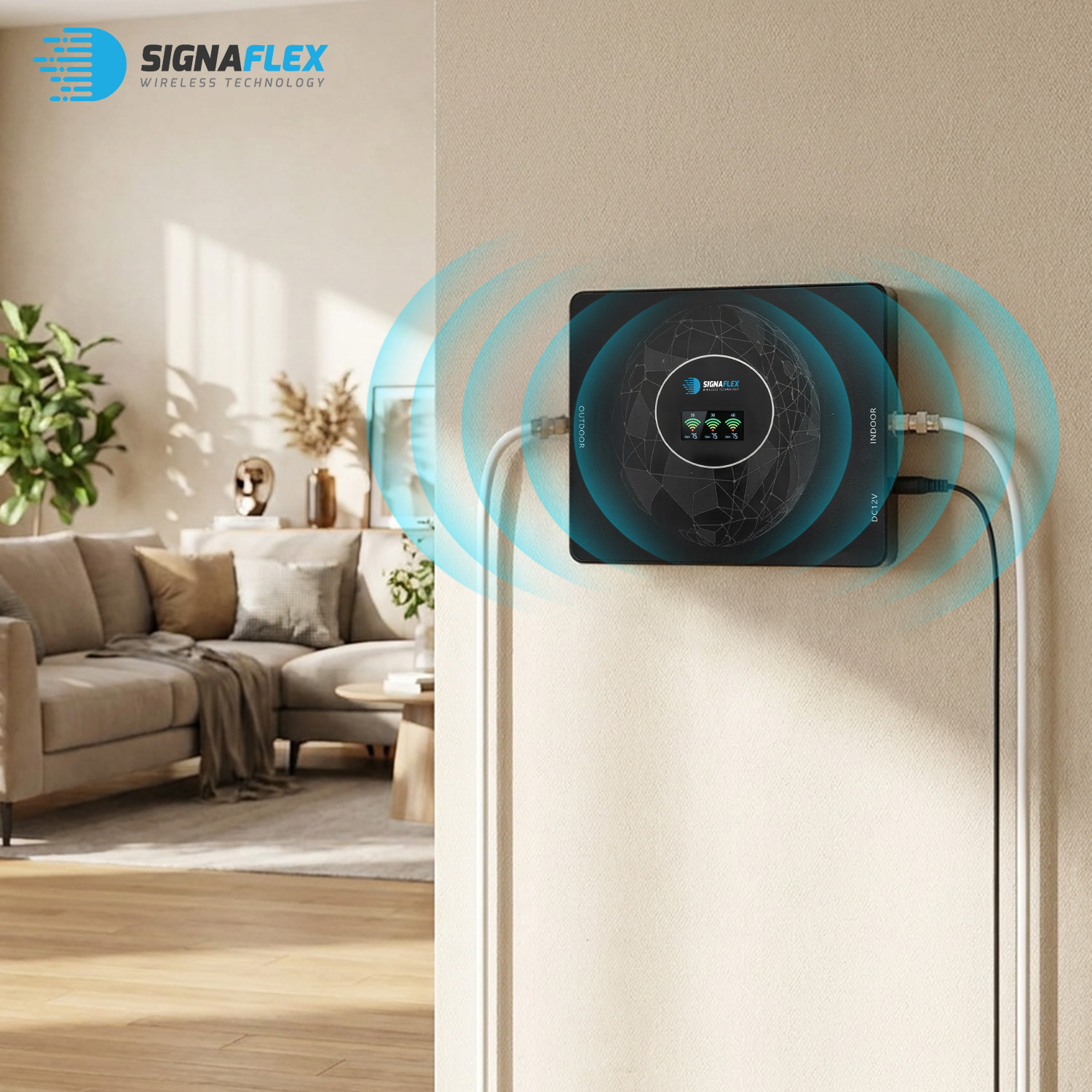

Wzmacniacz Signaflex LS-GDW3 na ścianie — sygnał GSM wewnątrz budynku
Antena wewnętrzna

Grzybek 7 dBi — jedna antena na strefę, splitter w zestawie

Grzybek 7 dBi to antena wewnętrzna podłączana do portu INDOOR wzmacniacza kablem 5 m. Jeden Grzybek pokrywa jedną strefę lub pomieszczenie. Zestawy z 2, 3 lub 4 Grzybkami zawierają w komplecie odpowiedni rozdzielacz sygnału — splitter 2-, 3- lub 4-gniazdowy; nie kupujesz go osobno.

  • Pasmo 824–960 / 1710–2500 MHzpokrywa z zapasem zakresy wzmacniane przez LS-GDW3
  • Zysk 7 dBi, kąt 360° poziomo i 120° pionowozasięg dookolny — sprawdza się przy montażu centralnym w pomieszczeniu
  • Kabel 5 m / szt., złącze N male, 50 Ω, VSWR < 1,5każda antena podłączona niezależnie do wzmacniacza lub rozdzielacza
  • Wymiary ø 18,7 × 8,6 cm, waga 0,4 kgdyskretna bryła — montaż sufitowy lub ścienny

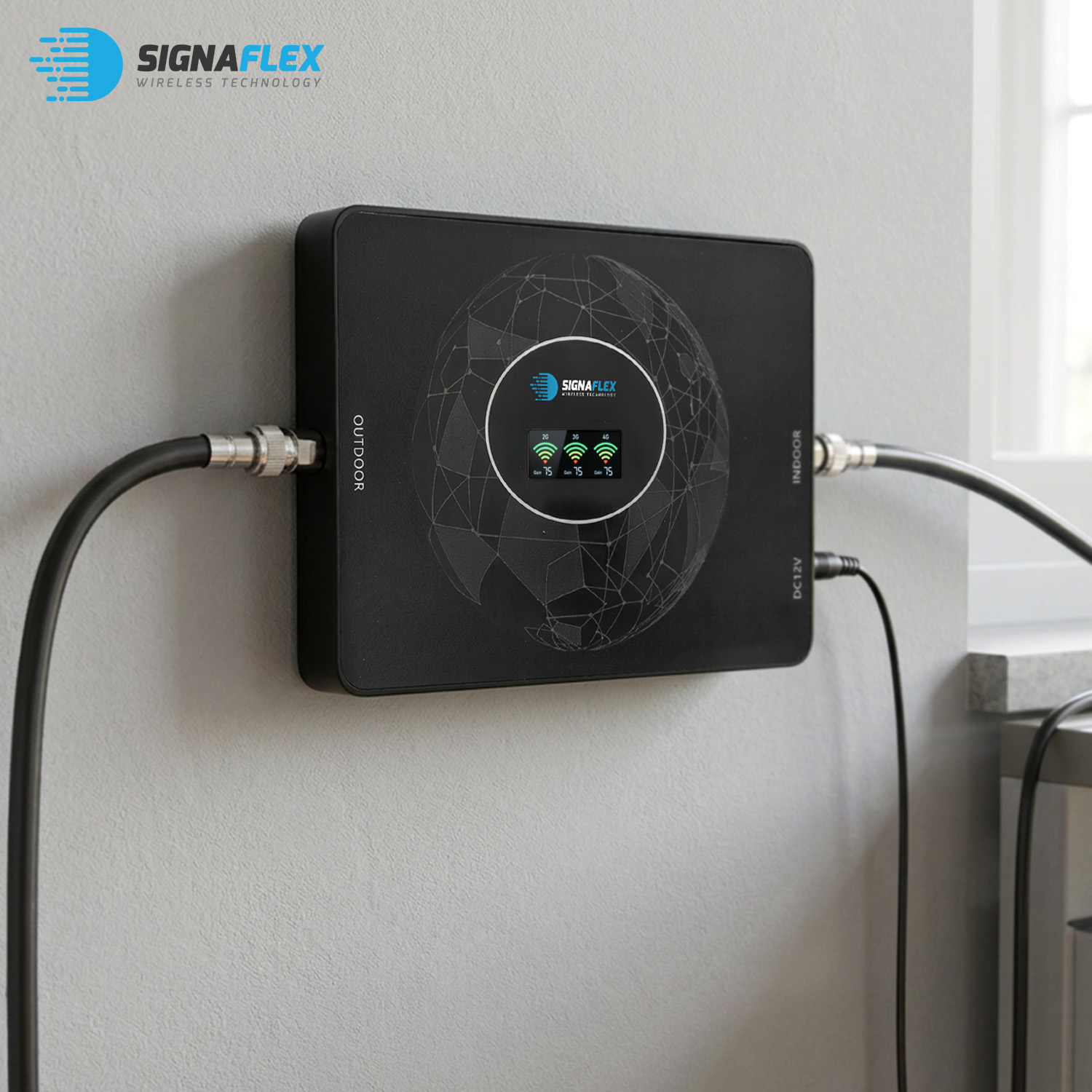

Wzmacniacz Signaflex LS-GDW3 zamontowany na ścianie z kablem INDOOR
Instalacja

Zanim zaczniesz — sprawdź zasięg w miejscu montażu

Pierwsza czynność przed instalacją: wyjdź na zewnątrz z telefonem w miejscu, gdzie trafi antena zewnętrzna, i sprawdź zasięg. Choć jedna kreska musi być — bez sygnału na wejściu wzmacniacz nic nie wzmocni. Lokalizacje nadajników BTS wszystkich operatorów znajdziesz na mapabts.pl — 14-dniowy dostęp do serwisu otrzymujesz w komplecie wraz z zakupem wzmacniacza.

  • Antena zewnętrzna min. 1 m ponad krawędzią dachumontaż na maszcie lub uchwycie kominowym; antena kierunkowa — musi wskazywać konkretny nadajnik BTS, nie "mniej więcej w tamtym kierunku"
  • Min. 7 m odległości pionowej między anteną zewnętrzną a Grzybkiemza mała separacja tworzy pętlę sprzężenia — ALC zredukuje Gain lub zablokuje urządzenie
  • Wzmacniacz centralnie w budynku, nie przy ścianie zewnętrznejkrótsze kable wewnętrzne to mniejsze straty sygnału i równy zasięg we wszystkich strefach
  • Zasilacz bezpośrednio do gniazdka — bez przedłużaczy i rozgałęźnikówwymóg producenta dla stabilnej pracy i ochrony przed przepięciami

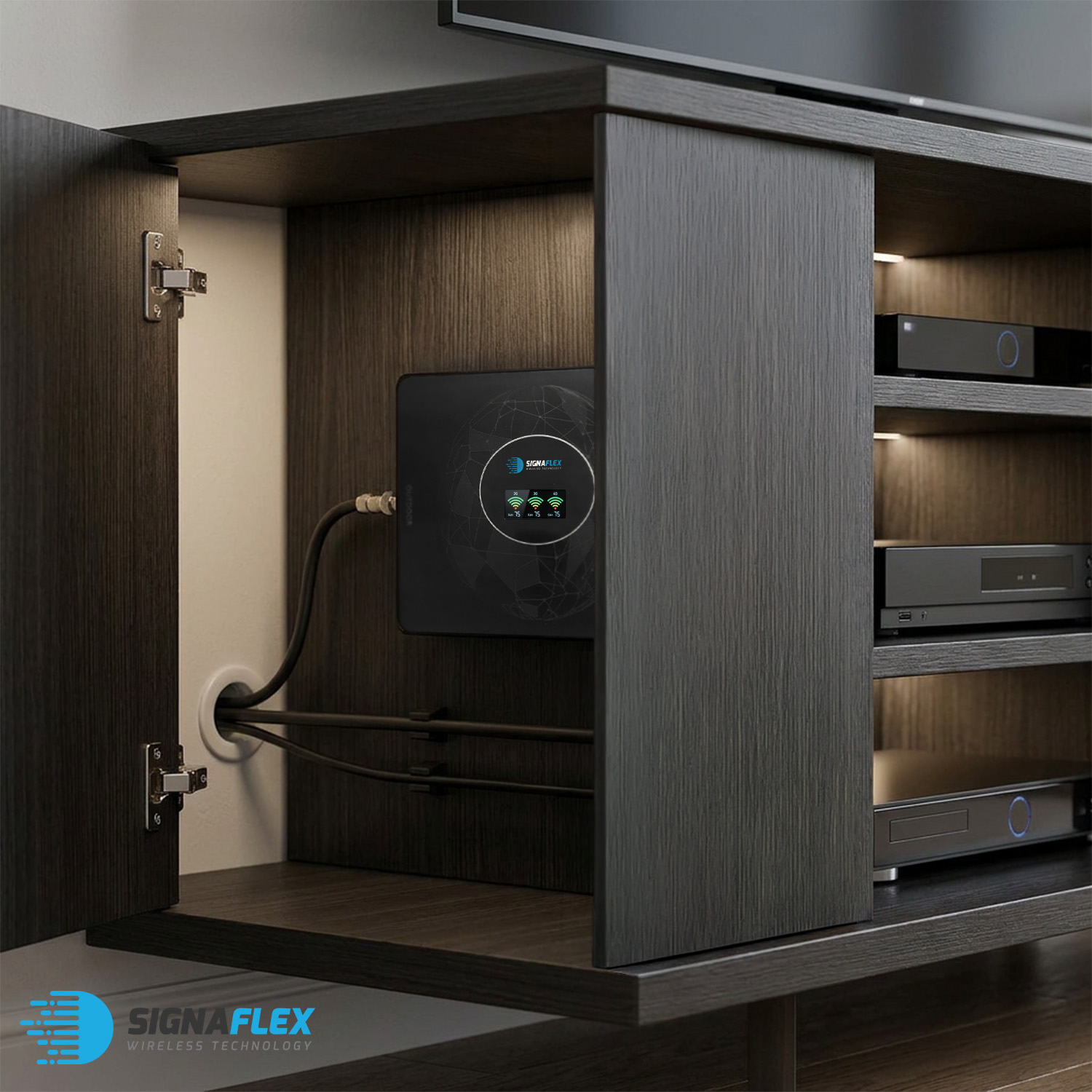

Wzmacniacz Signaflex LS-GDW3 zamontowany dyskretnie w szafce RTV
Typowe błędy

5 błędów, przez które wzmacniacz nie działa

Większość przypadków, gdy wzmacniacz "nie pomógł", to błędy instalacyjne, nie wada urządzenia. Gdy ALC redukuje Gain lub urządzenie się wyłącza — to sygnał do diagnozy, nie do reklamacji.

  • Za mała odległość między antenamiGrzybek zbyt blisko anteny zewnętrznej tworzy pętlę sprzężenia — ALC redukuje Gain lub wyłącza urządzenie; wymagane min. 7 m pionowo
  • 0 kresek na zewnątrz = 0 po instalacjiwzmacniacz nie wygeneruje zasięgu z niczego; musi mieć coś do wzmocnienia
  • Błędne wycelowanie T1 lub T2antena kierunkowa musi wskazywać konkretny BTS — "mniej więcej w kierunku miasta" to za mało
  • Kabel TV 75 Ω zamiast antenowego 50 Ωwyglądają podobnie, ale różna impedancja powoduje odbicia sygnału i wysokie straty w torze
  • Testowanie anteny trzymanej w ręceciało ludzkie zakłóca sygnał; pomiar ma sens tylko gdy antena jest zamontowana w docelowym miejscu

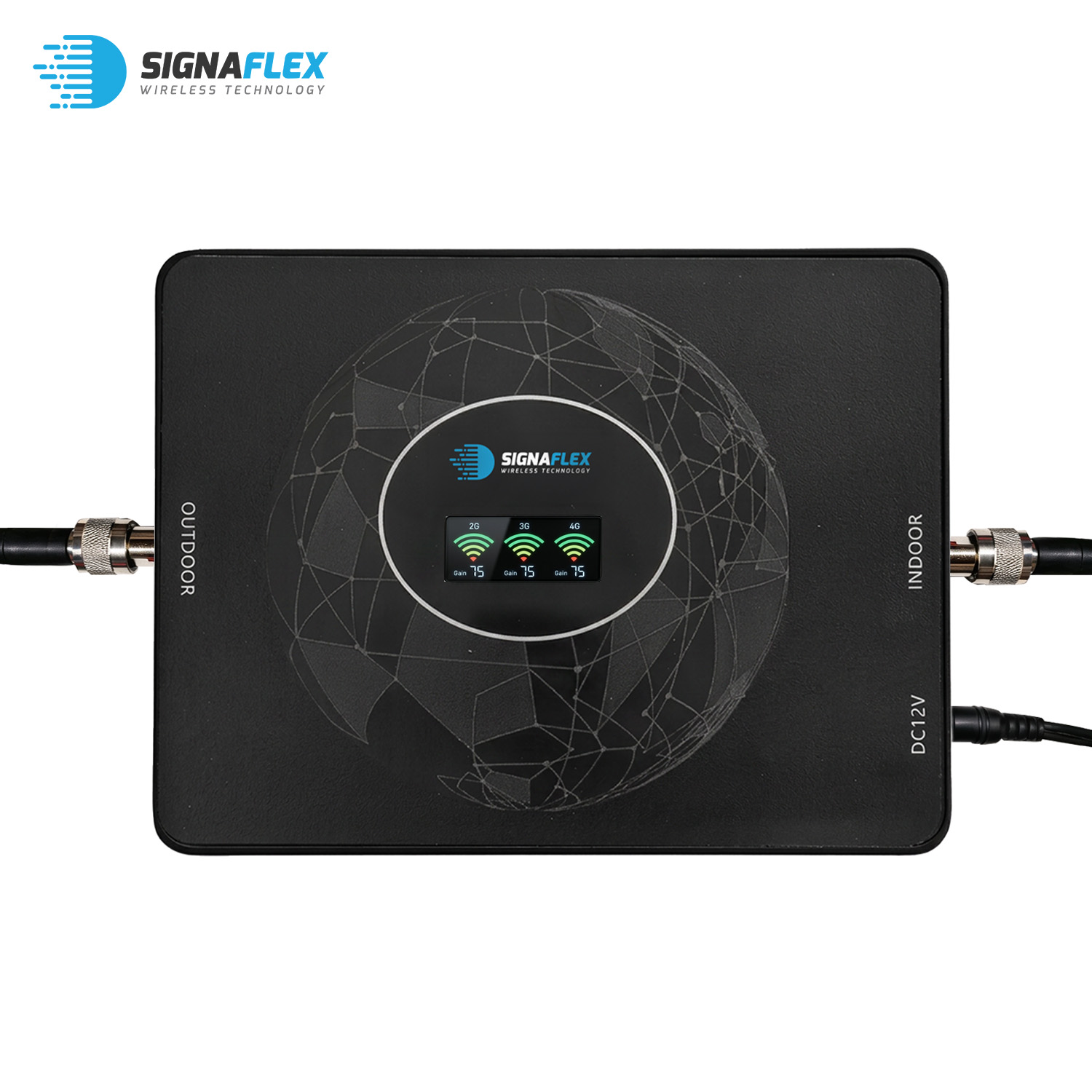

Wyświetlacz LED wzmacniacza Signaflex LS-GDW3 z poziomem Gain 2G 3G 4G

Zawartość zestawu

Wzmacniacz Signaflex LS-GDW3
Zasilacz DC 12V (kabel 85 cm)
Antena zewnętrzna T1 20 dBi lub T2 23 dBi z kablem 10 m lub 15 m — tylko w wariantach zestawowych
1–4 × antena wewnętrzna Grzybek 7 dBi + kabel 5 m/szt. — tylko w wariantach zestawowych
Rozdzielacz (splitter) 2-, 3- lub 4-gniazdowy — w zestawach z 2, 3 lub 4 Grzybkami

Najczęściej zadawane pytania

Czy LS-GDW3 działa ze wszystkimi operatorami jednocześnie?

Tak — pasma 880–960 MHz i 1710–2170 MHz są wspólne dla Play, Orange, T-Mobile i Plus. Wzmacniacz obsługuje wszystkie urządzenia w zasięgu Grzybka jednocześnie, niezależnie od operatora.

Skąd wiem, gdzie skierować antenę zewnętrzną T1 lub T2?

Lokalizację nadajników BTS sprawdzisz na mast-data.pl lub bezpośrednio w aplikacji swojego operatora. Antenę kierujesz na najbliższy BTS swojego operatora — różnica kilku stopni w ustawieniu anteny kierunkowej może znacząco zmienić poziom odbieranego sygnału.

Ile stref może objąć jeden wzmacniacz?

Do 4 niezależnych stref przy zestawie z 4 Grzybkami. Każdy podział sygnału przez rozdzielacz powoduje stratę ok. 3 dB — przy 4 Grzybkach sygnał wejściowy z anteny zewnętrznej powinien być wyraźnie silny, żeby efekt był odczuwalny w każdej strefie.

Czy wzmacniacz pomoże, jeśli na zewnątrz też nie ma zasięgu?

Nie. Jeśli telefon w miejscu montażu anteny zewnętrznej pokazuje 0 kresek, instalacja nie przyniesie efektu. Wzmacniacz wzmacnia istniejący sygnał — nie tworzy go od zera.

⚠ Ważne — obowiązek prawny

Samodzielny montaż oraz użytkowanie wzmacniaczy GSM/UMTS/LTE przez osoby nieuprawnione jest prawnie zabronione. Prawo do instalacji tego typu urządzeń posiadają wyłącznie operatorzy sieci komórkowych. Za naruszenie grozi grzywna, a w przypadku działania w sposób uporczywy — kara ograniczenia albo pozbawienia wolności do lat 2.

Specyfikacja techniczna:

Model
LS-GDW3
Zasilanie
DC 12V (zasilacz 220–240 V w zestawie)
Złącza antenowe
N żeńskie, 50 Ω
Temperatura Pracy
od -20°C do 55°C
Obsługiwane sieci
GSM 2G / DCS 3G / LTE 4G
Pasma (uplink)
880–915 / 1710–1785 / 1920–1980 MHz
Pasma (downlink)
935–960 / 1805–1880 / 2110–2170 MHz
Antena zewnętrzna (w zestawie)
T1 20 dBi lub T2 23 dBi z kablem 10 lub 15 m (zależnie od wariantu)
Antena wewnętrzna (w zestawie)
Grzybek 7 dBi × 1–4 szt. + kabel 5 m/szt. (zależnie od wariantu)
Wilgotność pracy
5–80%
Wymiary wzmacniacza
20 × 15 × 2 cm
Rozdzielacz (w zestawie)
splitter 2-, 3- lub 4-gniazdowy — w zestawach z 2, 3 lub 4 Grzybkami
